Брус переводной ГОСТ 8816-2003 применяется для укладки на балластный слой верхнего строения пути и обеспечивает неизменность взаимного расположения рельсовых нитей и частей стрелочных переводов. Брусья переводные воспринимают давление непосредственно от рельсов, частей стрелочных переводов или от промежуточных скреплений и передают его на подшпальное основание (обычно - балластный слой). Брусья переводные (подстрелочные) изготавливаются из древесины хвойных пород (сосна, ель, пихта). Брусья переводные в основном изготавливаются комплектами ( А4, Б2, А3 и др.).
В зависимости от назначения брусья изготавливаются нескольких типов:
- I тип -для главных путей
- II тип - для станционных и подъездных путей
По форме поперечного сечения брусья подразделяются на три вида:
- Обрезные - пропилены с четырех сторон
- Полуобрезные - пропилены три стороны
- Необрезные - пропилены две противоположные стороны

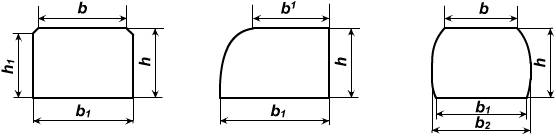

Размеры поперечного сечения
Тип
|
Толщина, мм
h
|
высота пропиленных боковых сторон, мм
h1
|
Ширина |
Верхней пласти, мм |
Нижней пласти, мм |
b |
b' |
b1 |
Тип-I |
180 |
150 |
180 |
210 |
260 |
Тип-II |
160 |
130 |
150 |
195 |
230 |
Комплекты брусьев стрелочных переводов
Длина брусьев, м |
Тип комплекта |
А1 |
А2 |
А3 |
А4 |
Б1 |
Б2 |
Б3 |
- |
- |
В |
Тип рельсов |
Р65 |
Р65, Р50 |
Р65 |
Р65 |
Р50, Р43 |
Р50, Р43 |
- |
Р50 |
Р65 |
Перекрестные стрелочные переводы Р65, Р50, Р43 |
Марка стрелочного перевода |
1/22 |
1/18 |
1/11 |
1/9 |
1/11 |
1/9 |
1/7 |
1/6 |
1/6 |
- |
Условный номер длины бруса |
Количество брусьев в комплекте, шт |
3,00 |
1 |
16 |
31 |
16 |
17 |
16 |
17 |
16 |
12 |
10 |
- |
3,25 |
2 |
39 |
16 |
10 |
10 |
8 |
7 |
4 |
5 |
6 |
- |
3,50 |
3 |
21 |
17 |
8 |
8 |
7 |
7 |
7 |
4 |
4 |
19 |
3,75 |
4 |
16 |
12 |
7 |
4 |
8 |
5 |
2 |
3 |
3 |
18 |
4,00 |
5 |
14 |
11 |
5 |
6 |
4 |
3 |
7 |
3 |
3 |
8 |
4,25 |
6 |
12 |
9 |
6 |
5 |
6 |
4 |
2 |
2 |
3 |
8 |
4,50 |
7 |
10 |
8 |
7 |
6 |
7 |
7 |
10 |
5 |
3 |
10 |
4,75 |
8 |
10 |
9 |
6 |
4 |
5 |
4 |
4 |
3 |
3 |
8 |
5,00 |
9 |
11 |
9 |
5 |
4 |
5 |
5 |
4 |
3 |
3 |
8 |
5,25 |
10 |
10 |
8 |
6 |
4 |
6 |
4 |
2 |
4 |
4 |
8 |
5,50 |
11 |
11 |
7 |
4 |
- |
3 |
- |
- |
- |
- |
4 |
всего |
- |
170 |
137 |
80 |
68 |
75 |
63 |
58 |
44 |
42 |
91 |
Объем тип II |
- |
24,87 |
19,73 |
11,73 |
9,52 |
10,97 |
8,92 |
8,24 |
6,28 |
6,01 |
14,24 |
Объем тип I |
- |
30,41 |
24,12 |
15,46 |
11,65 |
14,44 |
10,91 |
- |
- |
- |
- | |
